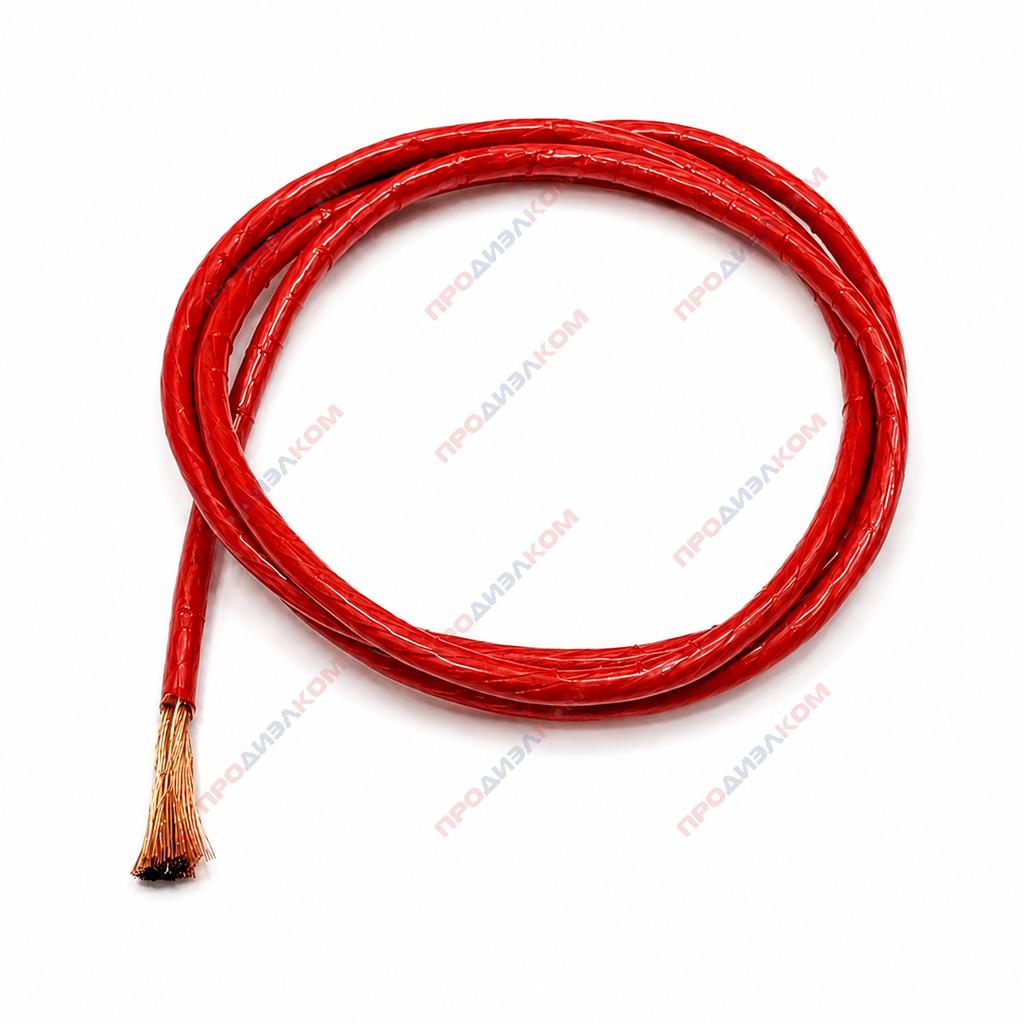

Литцендрат д. проводника 0,32 мм, 20/0,56 мм. кв. (1 кг от 10 кг)

Цена:

6500 р.

Уже в корзине

Код товара: 26253

Описание товара

Цена указана за лаковую изоляцию 1 кг.
Продажа начинается от 10 кг.
Расчет стоимости индивидуальный.

Предлагаем на выбор изоляции:

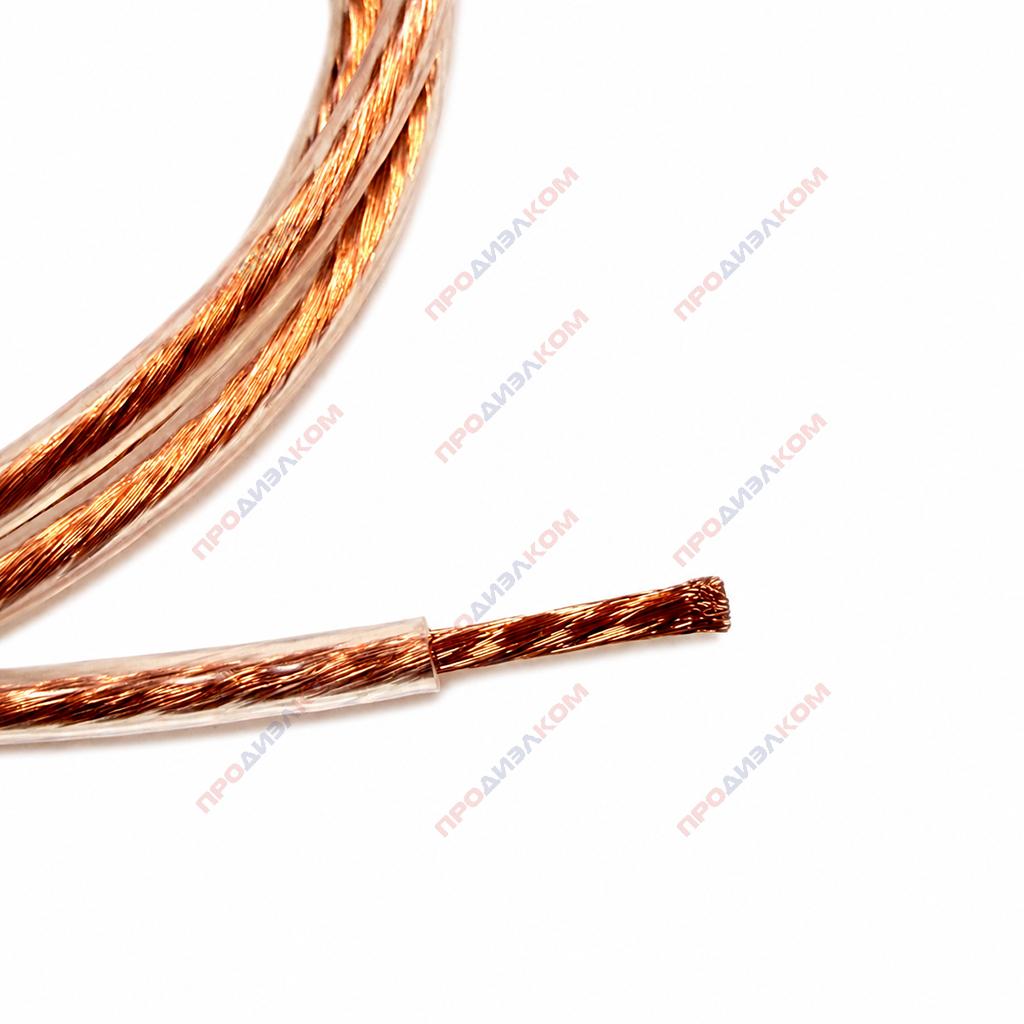

1. В лаке. Рабочее напряжение 1 кВ, рабочая температура 155°С.

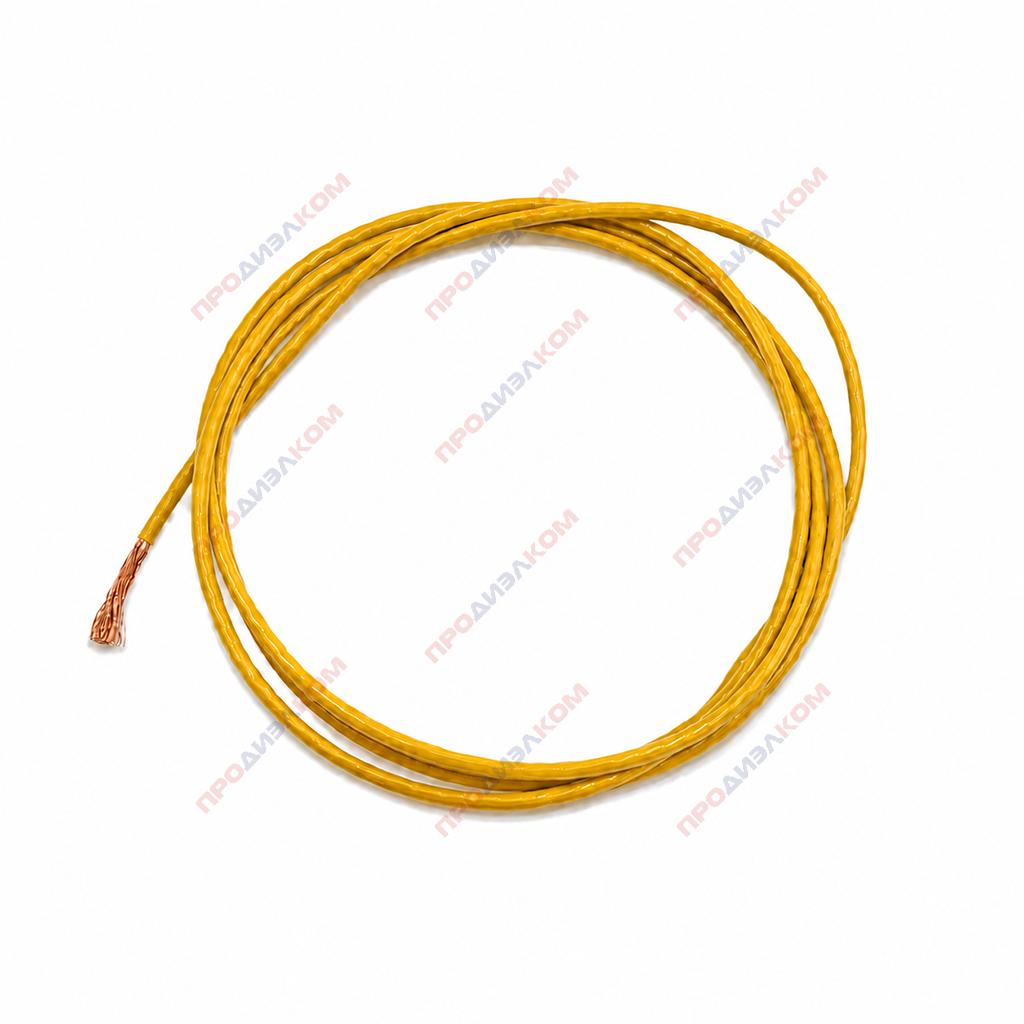

2. Полиэфирная нить. Рабочее напряжение 1,5 кВ.
- 1 слой
- 2 слоя
3. Пленка PET (полиимидная изоляция). Рабочая температура 200°С.
- 1 слой (раб. напряжение 3 кВ)
- 2 слоя ( раб. напряжение 5 кВ)
4. Тефлон. Толщина тефлоновой изоляции обычно составляет 0,08–0,15 мм. Для проводов меньшего диаметра делают более тонкое покрытие, а для проводов большего диаметра – более толстое. Количество слоёв может быть 1, 2 или 3, изготавливается по индивидуальным требованиям заказчика. Например, два слоя толщиной по 0,125 мм выдерживают напряжение более 20 кВ. Цвет изоляции по запросу.
- PFA
- FEP
- ETFE

Конструкция для провода с диаметром 0,32 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,56	20	7	0,32	2,24	3,38	32,6	1,09
0,8	18	10	0,32	3,22	4,82	22,8	1,31
1,04	17	13	0,32	4,18	6,27	17,5	1,49
1,37	16	17	0,32	5,47	8,2	13,4	1,71
2,09	14	26	0,32	8,36	12,5	8,77	2,11
3,38	12	42	0,32	13,5	20,3	5,43	2,68
5,31	10	66	0,32	21,2	31,8	3,59	3,43
8,44	8	105	0,32	33,8	50,6	2,26	4,32
10,45	7	130	0,32	41,8	62,7	1,82	4,81
13,26	6	165	0,32	53,1	79,6	1,44	5,42
16,88	5	210	0,32	67,5	101	1,13	6,11
21,3	4	265	0,32	85,2	128	0,919	6,96
26,53	3	330	0,32	106	159	0,738	7,77
33,76	2	420	0,32	135	203	0,58	8,76
42,6	1	530	0,32	170	256	0,46	9,84
53,46	0	665	0,32	214	321	0,366	11,02
67,52	2/0	840	0,32	270	405	0,29	12,39
86,41	3/0	1075	0,32	346	518	0,227	14,02
108,52	4/0	1350	0,32	434	651	0,18	15,71
136,65	5/0	1700	0,32	547	820	0,147	17,87

Конструкция для провода с диаметром 0,25 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,34	22	7	0,25	1,37	2,06	54,3	0,86
0,54	20	11	0,25	2,16	3,24	34,5	1,08
0,83	18	17	0,25	3,34	5,0	22,3	1,34
1,03	17	21	0,25	4,12	6,18	18,1	1,49
1,67	15	34	0,25	6,67	10,0	11,17	1,9
2,11	14	43	0,25	8,4	12,7	8,83	2,14
3,39	12	69	0,25	13,5	20,3	5,72	2,76
5,30	10	108	0,25	21,2	31,8	3,65	3,45
8,34	8	170	0,25	33,4	50,0	2,32	4,33
10,55	7	215	0,25	42,2	63,3	1,83	4,87
13,25	6	270	0,25	53,0	79,5	1,46	5,46
16,68	5	340	0,25	66,7	100	1,19	6,21
21,10	4	430	0,25	84	127	0,943	6,98
26,49	3	540	0,25	106	159	0,751	7,82
33,85	2	690	0,25	135	203	0,588	8,84
42,44	1	865	0,25	170	255	0,469	9,9
53,97	0	1100	0,25	216	324	0,369	11,2
67,46	2/0	1375	0,25	270	405	0,295	12,5
85,86	3/0	1750	0,25	343	515	0,238	14,3
107,94	4/0	2200	0,25	432	648	0,189	16

Конструкция для провода с диаметром 0,18 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,2	24	8	0,18	0,81	1,22	92,1	0,68
0,33	22	13	0,18	1,32	1,98	56,7	0,87
0,53	20	21	0,18	2,14	3,20	35,1	1,11
0,84	18	33	0,18	3,36	5,04	22,3	1,39
1,04	17	41	0,18	4,17	6,26	18	1,55
1,65	15	65	0,18	6,6	9,92	11,8	1,98
2,06	14	81	0,18	8,2	12,4	9,45	2,21
3,31	12	130	0,18	13,2	19,8	5,89	2,81
5,34	10	210	0,18	21,4	32,0	3,64	3,57
8,39	8	330	0,18	33,6	50,4	2,32	4,47
10,56	7	415	0,18	42,2	63,3	1,9	5,08
13,35	6	525	0,18	53,4	80,1	1,5	5,72
16,79	5	660	0,18	67	101	1,19	6,41
21,24	4	835	0,18	85	127	0,942	7,21
26,71	3	1050	0,18	107	160	0,749	8,08
33,70	2	1325	0,18	135	202	0,594	9,08
42,47	1	1670	0,18	170	255	0,484	10,33
53,41	0	2100	0,18	214	320	0,385	11,59
67,40	2/0	2650	0,18	270	404	0,305	13,02
85,84	3/0	3375	0,18	343	515	0,239	14,69

Конструкция для провода с диаметром 0,12 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,17	25	15	0,12	0,68	1,02	112,3	0,64
0,26	23	23	0,12	1,04	1,56	73,3	0,8
0,52	20	46	0,12	2,08	3,12	36,6	1,13
0,81	18	72	0,12	3,26	4,88	23,4	1,41
1,05	17	93	0,12	4,21	6,31	18,1	1,6
1,64	15	145	0,12	6,6	9,83	11,6	2
2,09	14	185	0,12	8,4	12,5	9,46	2,31
2,66	13	235	0,12	10,6	15,9	7,45	2,6
3,33	12	295	0,12	13,3	20,0	5,93	2,91
5,26	10	465	0,12	21,0	31,5	3,76	3,66
8,36	8	740	0,12	33,5	50,2	2,37	4,61
10,46	7	925	0,12	41,8	62,7	1,95	5,23
13,28	6	1175	0,12	53	79,7	1,53	5,89
16,96	5	1500	0,12	68	102	1,2	6,66
21,20	4	1875	0,12	85	127	0,96	7,45
26,85	3	2375	0,12	107	161	0,758	8,38
33,91	2	3000	0,12	136	203	0,6	9,42
42,39	1	3750	0,12	170	254	0,48	10,53
53,69	0	4750	0,12	215	322	0,389	12,01
67,82	2/0	6000	0,12	271	407	0,308	13,5

Конструкция для провода с диаметром 0,10 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,13	26	17	0,10	0,53	0,80	144,3	0,57
0,24	23	30	0,10	0,94	1,41	81,7	0,76
0,39	21	50	0,10	1,57	2,36	49	0,98
0,52	20	66	0,10	2,07	3,11	37,2	1,12
0,82	18	105	0,10	3,30	4,95	23,4	1,42
1,02	17	130	0,10	4,1	6,12	18,9	1,58
1,30	16	165	0,10	5,2	7,77	15,3	1,8
2,08	14	265	0,10	8,3	12,5	9,52	2,28
3,30	12	420	0,10	13,2	19,8	6,01	2,87
5,3	10	675	0,10	21,2	31,8	3,74	3,64
8,44	8	1075	0,10	33,8	50,6	2,35	4,6
10,60	7	1350	0,10	42,4	63,6	1,92	5,23
13,35	6	1700	0,10	53	80,1	1,53	5,87
16,88	5	2150	0,10	68	101	1,21	6,6
21,20	4	2700	0,10	85	127	0,961	7,39
26,69	3	3400	0,10	107	160	0,763	8,29
33,76	2	4300	0,10	135	203	0,604	9,33
42,39	1	5400	0,10	170	254	0,481	10,45
53,97	0	6875	0,10	216	324	0,388	11,96
67,71	2/0	8625	0,10	271	406	0,309	13,39

Конструкция для провода с диаметром 0,08 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,13	26	25	0,08	0,50	0,75	155,7	0,56
0,26	23	51	0,08	1,02	1,54	76,3	0,8
0,50	20	100	0,08	2,01	3,01	38,9	1,11
0,83	18	165	0,08	3,32	4,97	23,6	1,43
1,06	17	210	0,08	4,22	6,33	18,5	1,61
1,66	15	330	0,08	6,6	9,95	11,8	2,02
2,08	14	415	0,08	8,3	12,5	9,65	2,3
2,64	13	525	0,08	10,6	15,8	7,63	2,59
3,32	12	660	0,08	13,3	19,9	6,07	2,9
5,28	10	1050	0,08	21,1	31,7	3,81	3,66
6,66	9	1325	0,08	26,6	39,9	3,02	4,11
8,42	8	1675	0,08	33,7	50,5	2,46	4,69
10,55	7	2100	0,08	42	63,3	1,96	5325
13,19	6	2625	0,08	53	79,1	1,57	5,87
16,96	5	3375	0,08	68	102	1,22	6,65
21,35	4	4250	0,08	85	128	0,969	7,47
26,63	3	5300	0,08	107	160	0,777	8,34
33,91	2	6750	0,08	136	203	0,61	9,41
42,70	1	8500	0,08	171	256	0,498	10,7
53,38	0	10625	0,08	214	320	0,398	11,97

Конструкция для провода с диаметром 0,06 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,14	26	48	0,06	0,54	0,81	149,5	0,62
0,32	22	115	0,06	1,3	1,95	62,4	0,96
0,42	21	150	0,06	1,7	2,54	47,8	1,09
0,65	19	230	0,06	2,6	3,90	31,2	1,35
0,82	18	290	0,06	3,28	4,92	24,7	1,52
1,05	17	370	0,06	4,2	6,27	19,4	1,71
1,31	16	465	0,06	5,3	7,88	15,9	1,95
1,65	15	585	0,06	6,6	9,92	12,6	2,19
2,09	14	740	0,06	8,4	12,5	9,98	2,46
2,63	13	930	0,06	10,5	15,8	7,94	2,76
3,39	12	1200	0,06	13,6	20,3	6,15	3,13
4,24	11	1500	0,06	17	25,4	5,06	3,55
5,30	10	1875	0,06	21	31,8	4,05	3,97
6,64	9	2350	0,06	27	39,8	3,23	4,44
8,48	8	3000	0,06	34	50,9	2,53	5,02
10,60	7	3750	0,06	42	63,6	2,02	5,61
13,42	6	4750	0,06	54	80,5	1,6	6,31
16,96	5	6000	0,06	68	102	1,27	7,1
21,20	4	7500	0,06	85	127	1,04	80,4
26,85	3	9500	0,06	107	161	0,821	9,05

Конструкция для провода с диаметром 0,05 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,08	28	42	0,05	0,33	0,49	251,2	0,49
0,13	26	66	0,05	0,52	0,78	159,9	0,61
0,21	24	105	0,05	0,82	1,24	100,5	0,77
0,26	23	130	0,05	1,02	1,53	81,2	0,86
0,32	22	165	0,05	1,30	1,94	64	0,96
0,41	21	210	0,05	1,60	2,47	50,2	1,09
0,52	20	265	0,05	2,1	3,12	41	1,24
0,65	19	330	0,05	2,6	3,89	32,9	1,38
0,82	18	420	0,05	3,3	4,95	25,9	1,56
1,32	16	675	0,05	5,3	7,95	16,1	1,98
1,66	15	845	0,05	6,6	9,9	12,9	2,21
2,11	14	1075	0,05	8,4	12,7	10,4	2,53
2,75	13	1400	0,05	11	16,5	7,98	2,89
3,34	12	1700	0,05	13	20,0	6,57	3,18
4,17	11	2125	0,05	17	25,0	5,26	3,56
5,30	10	2700	0,05	21	31,8	4,14	4,01
6,62	9	3375	0,05	26	39,7	3,31	4,48
8,44	8	4300	0,05	34	50,6	2,6	5,06
10,55	7	5375	0,05	42	63,3	2,13	5,73
16,92	5	8625	0,05	68	102	1,33	7,26

Конструкция для провода с диаметром 0,04 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,05	30	41	0,04	0,21	0,31	393,7	0,39
0,08	28	65	0,04	0,33	0,49	248,4	0,49
0,13	26	102	0,04	0,51	0,77	158,3	0,62
0,21	24	165	0,04	0,83	1,24	97,8	0,78
0,26	23	205	0,04	1,03	1,54	78,7	0,87
0,33	22	260	0,04	1,3	1,96	62,1	0,98
0,52	20	415	0,04	2,1	3,13	40	1,26
0,83	19	660	0,04	3,3	4,97	25,2	1,59
1,04	18	825	0,04	4,1	6,22	20,1	1,78
1,32	16	1050	0,04	5,3	7,91	15,8	2
1,70	15	1350	0,04	6,8	10,2	12,3	2,27
2,07	14	1650	0,04	8,3	12,4	10,4	2,55
2,64	13	2100	0,04	11	15,8	8,14	2,87
3,33	12	2650	0,04	13	20,0	6,45	3,23
4,21	11	3350	0,04	17	25,2	5,1	3,63
5,28	10	4200	0,04	21	31,7	4,07	4,06
6,66	9	5300	0,04	27	39,9	3,22	4,56
8,39	8	6680	0,04	34	50,3	2,56	5,12
10,55	7	8400	0,04	42	63,3	2,09	5,82
13,50	6	10750	0,04	54	81,0	1,63	6,59

Конструкция для провода с диаметром 0,03 мм
Площадь сечения / AWG		Количество жил	Диаметр проводника, мм	Рекомендуемый ток, А	Максимальный ток, А	Сопротивление DC, Ом/км	Наружный диаметр, мм*
мм²	AWG (американский калибр)	Количество жил	мм	ном. ток	макс. ток	макс. сопротивление DC	Наружный диаметр, мм*
0,03	32	45	0,03	0,13	0,19	660,7	0,32
0,05	30	72	0,03	0,20	0,31	413	0,41
0,08	28	115	0,03	0,32	0,49	258,5	0,52
0,13	26	180	0,03	0,51	0,76	165,2	0,64
0,20	24	290	0,03	0,82	1,23	102,5	0,82
0,26	23	365	0,03	1,0	1,55	81,5	0,92
0,32	22	460	0,03	1,3	1,95	66,5	1,05
0,52	20	735	0,03	2,1	3,12	41,6	1,32
0,82	18	1165	0,03	3,3	4,94	26,3	1,66
1,04	17	1475	0,03	4,2	6,25	20,7	1,87
1,31	16	1850	0,03	5,2	7,84	16,5	2,1
1,66	15	2350	0,03	6,6	10,0	13,4	2,4
2,12	14	3000	0,03	8	12,7	10,5	2,71
2,63	13	3725	0,03	11	15,8	8,45	3,02
3,31	12	4685	0,03	13	19,9	6,72	3,38
4,17	11	5900	0,03	17	25,0	5,33	3,8
5,26	10	7450	0,03	21	31,6	4,22	4,27
6,63	9	9385	0,03	27	39,8	3,35	4,79
8,37	8	11850	0,03	33	50,2	2,73	5,45
10,56	7	14950	0,03	42	63,4	2,16	6,13
