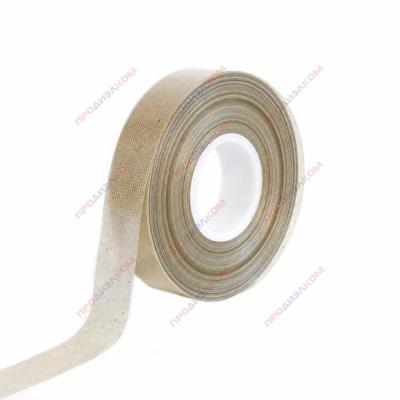

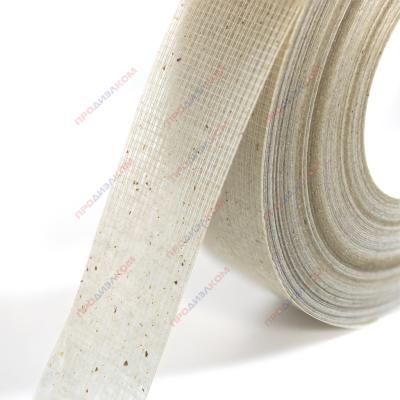

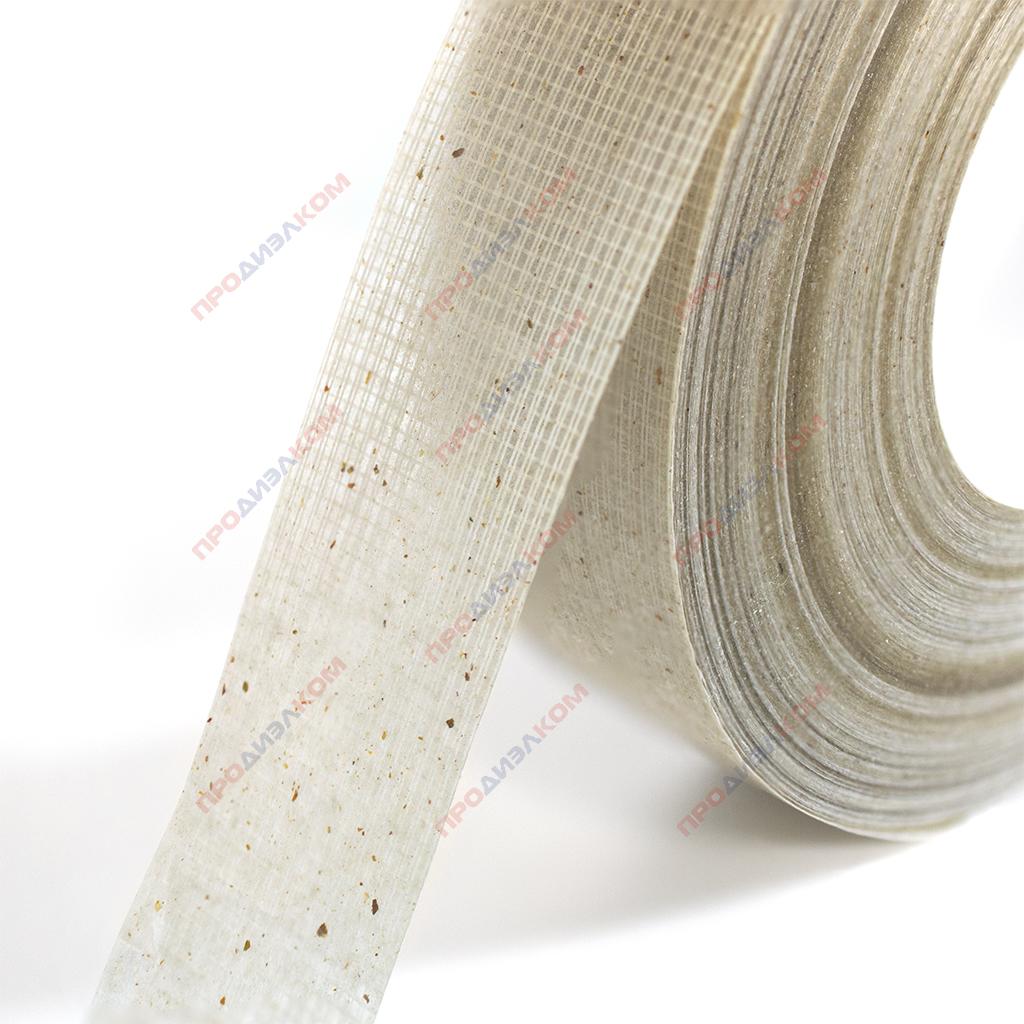

Лента ЭЛМИКАТЕРМ® 524019 0,13 х 20 мм 50 м ТУ 3492-024-50157149-00

Лента ЭЛМИКАТЕРМ® 524019 — слюдяная лента, применяемая для витковой и корпусной изоляции катушечных обмоток электрических машин при рабочем напряжении до 6 кВ. Конструкция трёхслойная: в центре расположена слюдинитовая бумага на основе мусковита; с одной стороны к ней приклеена армирующая стеклоткань, с другой — тонкая полиэтилентерефталатная (ПЭТФ) плёнка. Слюдинитовая бумага обеспечивает основную электрическую прочность, стеклоткань воспринимает механические усилия при намотке (60–120 Н/см в зависимости от толщины), а ПЭТФ‑плёнка служит барьером против пробоя по «слабым точкам» слюдяной набивки. Связующее — эпоксидно‑полиэфирное в количестве 25–40 % по массе, которое отверждается в сушильной печи при намотке катушки и формирует монолитную изоляционную систему, рассчитанную на длительную эксплуатацию при 155 °C.
Данная лента предназначена для крупных машин на 6 кВ и тяжёлых тяговых двигателей в серии 524019. На толщине 0,13 мм - лента переходит на усиленную ПЭТФ-плёнку 28±3 г/м² (вместо 14–17 г/м² у тонких толщин) — это даёт дополнительный барьер против пробоя по слабым точкам и поднимает среднюю электрическую прочность до 45 кВ/мм (против 38 кВ/мм у 0,11 мм).

Применение

• обмотка катушек и стержней генераторов,
• межвитковая и корпусная изоляция, тепловая защита кабелей,
• отрасль генераторостроения,
• ремонт высоковольтных двигателей,
• кабельная промышленность,
• электрические машины.

Характеристики

• Толщина 0,13 ± 0,01 мм
• Поверхностная плотность: 205 ± 25 г/м²
• Слюдяная бумага: 85 ± 4 г/м²
• Стеклоткань: 38 ± 4 г/м²
• Полиэфирная плёнка: 28 ± 2 г/м²
• Связующее вещество: 54 ± 11 г/м²
• Летучие вещества: ≤ 2 %
• Удельная разрушающая нагрузка: ≥ 120 Н/см
• Средняя электрическая прочность: ≥ 45 кВ/мм
• Пробивное напряжение: ≥ 3,5 кВ
• Электрическая прочность: 42 кВ/мм
• Класс нагревостойкости: F (155 °C) по ГОСТ 8865-93
• Режим отверждения связующего: 10–16 часов при 160 °C
• Гарантийный срок хранения: 6 мес (15–35 °C); 12 мес (5 °C)
